制冷机房系统节能改造

作者:old liu来源:制冷机房系统节能改造网址:http://www.hcyee.com

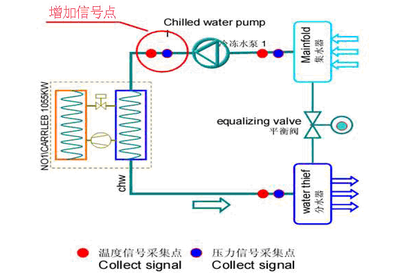

冷冻水能效控制

控制器通过温度模块,温度传感器,压力传感器等,将主机的回水温度、压力和出水温度、压力,读入控制器内存,计算出温差值和流量信息。

冷冻水调节方法

根据冷冻机的回水与出水的温差值来控制调速器的转速,调节出水的流量,控制热交换的速度;温差大,说明室内温度高、系统负荷大,应提高冷冻泵的转速,加快冷冻水的循环速度和流量,加快热交换的速度;反之,温差小,则说明室内温度低,系统负荷小,可降低冷冻泵的转速,减缓冷冻水的循环速度和流量,减缓热交换的速度。并且,采用专有的控制技术,实现系统在各种工况和环境下自动地适应运行,自动建立不断修正达到最佳运行的曲线,在不降低空调效果的前提下,实现最大化的节能。

安装冷冻水能效控制柜

冷冻水能效控制柜确保主机冷冻水流量需求,结合实际负荷与主机运行工作需求,调整冷冻水循环系统,使其扬程、流量达到最佳匹配状态,保持冷冻水系统在最佳输送系数范围内运行。


主机能效控制

冷却系统优化实现的主机节能从制冷剂温差的角度分析主机的能耗

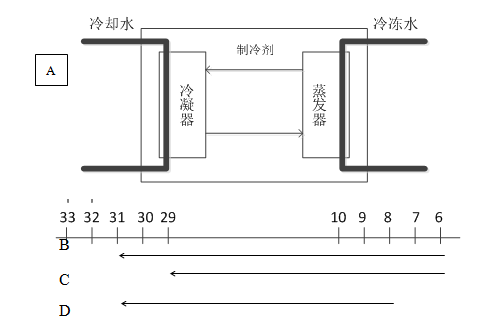

A是主机制冷的基本工作流程:

主机的制冷工作,并不是“制造冷量”,而是“转移热量”,即将室内的热量转移到室外,从而降低室内的温度。

无论是电制冷主机还是吸收式主机,都是通过制冷剂汽化和液化的不过转换,将蒸发器的热量转移到冷凝器。它表现为:蒸发器保持在一个相对较低的温度,冷凝器保持在一个相对较高的温度。主机的能耗可以理解成制冷剂温度变化所需要的能耗,或者是将制冷剂的温度从较低的蒸发器的温度加热到较高的冷凝器的温度的能耗。

B:B是主机标准工况下的情况,冷凝端32℃,蒸发端7℃,温差25℃。

C:C是主机冷冻水出水温度不变,冷却水进水温度降低时的情况。由于较低温度冷却水的影响,冷凝端的温度从32℃下降为30℃,蒸发端仍是7℃,冷凝端和蒸发端之间的温差23℃。

制冷剂温差较“B”情况少2℃,主机实现8%的节能。

D:D是主机冷却水进水温度不变,调高冷冻水出水温度的情况。冷凝端32℃,蒸发端的温度从7℃上升到9℃,冷凝端和蒸发端之间的温差为23℃。

制冷剂温差较“B”情况少2℃,主机实现8%的节能。但是,主机冷冻水的出水温度上升,对末端效果造成不利影响。

结论:

在一定程度下(主机不过量冷却),主机的冷却水进水温度越低,冷冻水出水温度越高,主机的能效比越高;反之,主机的冷却水进水温度越高,冷冻水出温度越低,主机的能效比越低。因此,降低主机冷却水进水温度和调高主机冷冻水出水温度,都可以减少制冷剂在冷凝端和蒸发端之间的温差,从而减少主机的能耗,但是,调高主机冷冻水出水温度会影响到末端的空调效果。

冷冻水管路改造——水力平衡技术

当系统回路较多或某一管道回路流量变化较大时,易使各个回路之间水力失衡,使得系统产生震荡、静态水力失衡,只能满足一路分回路冷量需求,其他管路较大的回路可能冷量不足、造成效果不好。

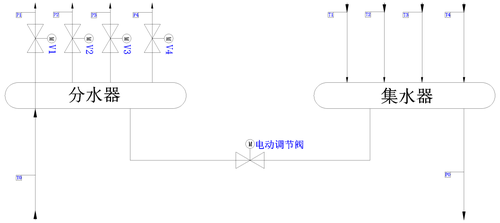

水力平衡技术:通过测量总管道T0与各支管道回水温度T1、T2、T3、T4的温差,分析1、2、3、4支管道的负荷区别;通过测量各支管道的出水压力P1、P2、P3、P4与回水管路的压力P0的压差,分析1、2、3、4管路上的阀门调节,控制各支管道上的流量。最终实现每个支管道按需得到流量,为对应的末端区域提供合理的空调效果。水力平衡技术是以提高末端效果为主要目的,实现一定程度的节能。

改造示意图(如上)

水力平衡控制模块通过多样化的控制方法既可以恒压差、恒温差控制、又可以混合控制,灵活化的控制功能即可以统一设定效果级别,又可以单路单独设定,彻底解决了系统的水力平衡难题。
